Progettazione

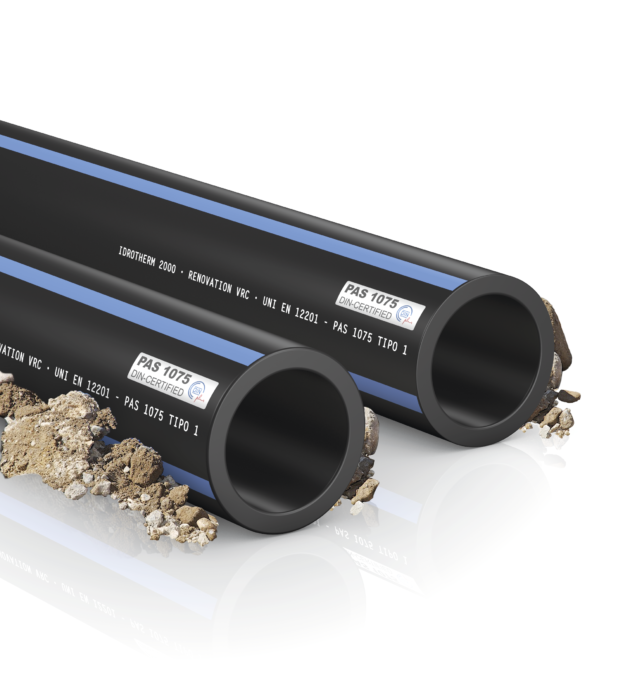

La progettazione idraulica di una rete di tubi RENOVATION VRC prevede la determinazione dei diametri dei vari tratti, una volta specificate la rispettiva portata, lunghezza, quota piezometrica e scabrezza. I criteri di dimensionamento, descritti nella norma UNI 11149, devono essere in grado di soddisfare la massima portata richiesta, bilanciando il rifornimento idrico in funzione della domanda. Le perdite di carico distribuite (J) possono essere valutate attraverso un abaco che mette in relazione la portata (Q) e la velocità (V) del fluido con il diametro interno (d) della condotta stessa. Al fine di evitare sovrappressioni e ristagni, è consigliabile che la velocità del flusso sia compresa tra 0,5 e 2,5 m/s. Le perdite di carico localizzate, derivanti dal passaggio del flusso attraverso raccordi e valvole, devono invece essere valutate in funzione del tipo come definito nella norma UNI 11149. I tubi RENOVATION VRC sono conformi a quanto previsto dalla norma UNI 10779 per la realizzazione di impianti idrici antincendio permanentemente in pressione (la pressione nominale dei componenti del sistema in questo caso non deve essere minore di 1,2 MPa).
